Detaljer:

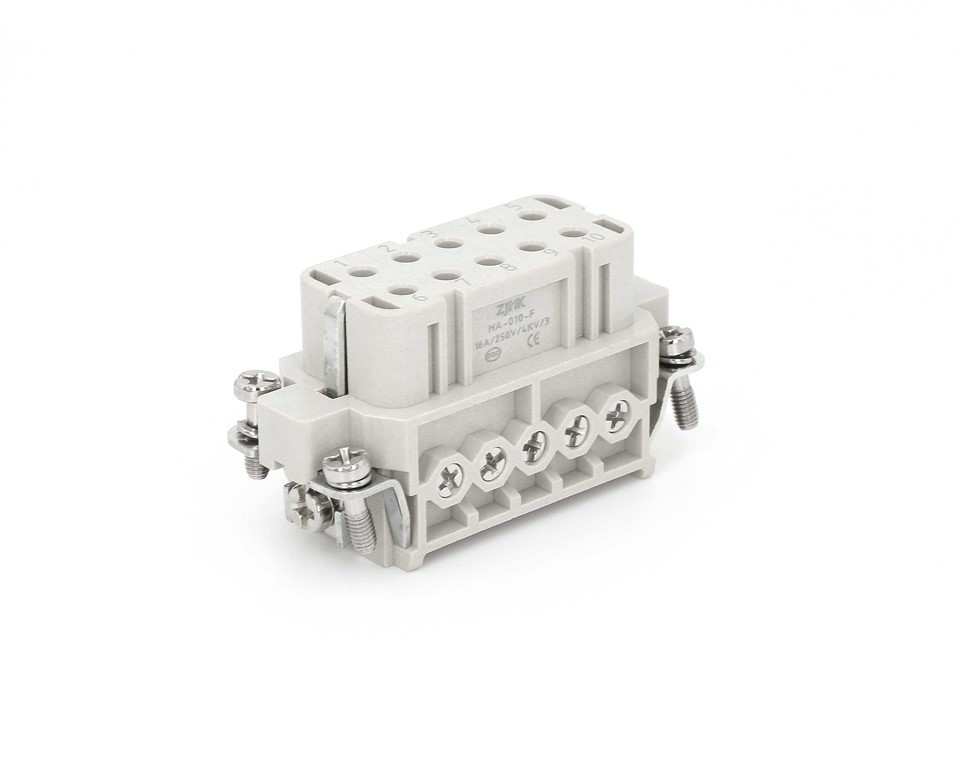

Dette er HA-seriens standardindsats, som har 10 kobberlegeringsstifter. Og på grund af dens enkle betjening og en enkelt specifikation er den meget udbredt i forskellige industrier. Dette produkt kan fungere i barske miljøer og er et godt valg til høje-kvalitetskrav.
HA-010-seriens emhætter har en plads-effektiv kompakt struktur med 10 tæt anbragte ledninger med side-jordingsterminaler. Som illustreret i diagrammet til venstre indeholder disse produkter 10 forsølvede ledende ben til elektrisk transmission. Vi leverer både generiske og umærkede versioner for at opretholde bred kompatibilitet med førende konnektorproducenter. Dette optimerede design maksimerer rumlig effektivitet, samtidig med at det garanterer pålidelig udstyrsydelse.
teknisk specifikation
Specifikationer
DIN EN 60 664/DIN EN 61 984
Antal kontakter
10
Nominel strøm
16A
Nominel spænding
250V
Nominel impulsspænding
4kV
Forureningsgrad
3
Forureningsgrad2 Også
16A 230/400V 4kV 2
Nominel spænding iht. UL Csa
600V
Isoleringsmodstand
Større end eller lig med 1010Ω
Materiale
Polycarbonat
Begrænsende temperatur
-40 grader ...+125 grader
Antændelighed I henhold til UL94
V0
Mekaniske arbejdslivs-parringscyklusser
Større end eller lig med 500
Kontaktpersoner
Materiale
Kobberlegering
Overflade
Hårdt-sølv/Hårdt-guldBelagt
Kontakt modstand
Mindre end eller lig med 1mΩ
Skrueterminal
Trådmåler
1.0-2,5 mm²
AWG
18-14
Tilspændingsmoment
0,5 Nm
formningsproces
Disse skrue-låseindsatser er produceret på en fuldautomatisk linje: ledende stifter indsættes i plastikdele med ±0,01 mm præcision, skruer strammes automatisk på begge rækker af kernen for sikker elektrisk forbindelse, og metalskallen og sidepladen samles til endelig emballering. Processen garanterer nøjagtige dimensioner og ensartet kvalitet.
NUVÆRENDE BÆREKAPACITET
Den venstre figur illustrerer, hvordan den nominelle driftsstrøm for HA-010-F og sammenlignelige produktserier ændres med den omgivende temperatur. Denne produktlinje er i stand til at bære højere strømbelastninger under identiske forhold. Ydermere øges dens strømbærende kapacitet proportionalt med kvadratet på tråddiameteren.
I-DYBDE KIG PÅ HA-010-F SERIEN ARKITEKTUR
RELATEREDE PRODUKTER
Det 10-benede slanke stik kan matches med 10A-seriens hætter og huse
H10A SERIEN HÆTTER
Vores H10A-SE-2B serie emhætter, designet til at beskytte 10-kerne ferches, er præcist trykstøbt af vores virksomheds egne forme og har bestået omfattende autoritative tests, herunder IP65, RoHS, CE, ISO9001 og andre certificeringer. Det kan sikre stabil forbindelse af ferrul og garantere stabil drift af udstyret.
H10A SERIEN HUSE
H10A-BK-1L-huset er udstyret med en 10-ben til indsættelse. Billedet viser en enkelt-pin-konfiguration. Vi kan også tilbyde en dobbelt-pin mulighed på begge sider. Den er fremstillet gennem præcisionsstøbning og afsluttes til sidst gennem trin som CNC-fræsning, afgratning, sandblæsning og bankning for at danne formen. Den har bestået flere internationale certificeringer og kan give stabil beskyttelse.
PROFESSIONELT PRØVNINGSUDSTYR
Vores anlæg er udstyret med omfattende testudstyr, der opfylder internationale standarder. Vi har specialiserede værktøjer, herunder røgtestere, programmerbare klimakamre, UV-modstandstestere og indførings-/udtrækningskrafttestere. For eksempel udfører vi 24-timers saltspraytest på standardjernkomponenter for at verificere deres holdbarhed under fugtige forhold.
DC temperaturstigningstest
Denne vurdering bestemmer den maksimalt tilladte strøm ved at evaluere ledernes driftstemperatur. Efterhånden som strømmen stiger, forårsager resistiv opvarmning en temperaturstigning, hvilket igen reducerer strømmens-bærekapacitet. Analysen inkorporerer lederstørrelse, omgivende forhold og termiske egenskaber for at etablere sikre driftsgrænser og forhindre overophedning i elektriske systemer.
EDXRF-spektrometri er meget brugt til at detektere farlige elementer som bly, cadmium og kviksølv i jord, vand og luft. Det giver en effektiv og nøjagtig analyse, der er afgørende for miljøovervågning og overholdelse af sikkerhedskrav.
HAOKE ELECTRIC leverer kraftige-tilslutningsløsninger designet til vindenergiapplikationer, hvilket øger pålideligheden og omkostningseffektiviteten-. HM-serien (inklusive HMK og H2MK) integrerer kraft- og signaltransmission i kompakte designs, ideel til pitch-kontrol og naceller. Deres modulære opsætning tillader en fleksibel kombination af 2-6 enheder, hvilket muliggør 50 % hurtigere installation og forenklet vedligeholdelse med hurtige-tilslutningsfunktioner for at reducere nedetid og driftsomkostninger.
transport jernbane
Inden for jernbanetransit giver tunge konnektorer effektive "plug-and-play"-løsninger ved at integrere kraftoverførsel, styresignaler, datakommunikation og bremsefunktioner i modulære enheder. Denne type produkt kan give stabil ydeevne til vigtige applikationer såsom træksystemer og signaludstyr, og kan arbejde kontinuerligt og pålideligt i barske miljøer. Dens integrerede struktur forenkler ikke kun installationsprocessen, men forbedrer også produktets holdbarhed, idet den opfylder strenge industristandarder - og opnår fuldstændig tilslutning af strøm og signaler gennem en samlet og robust grænseflade for at sikre stabil togdrift.
hot runner industri
Vores kraftige konnektorer er designet til krævende industrielle applikationer såsom hot runner-forme og ekstruderingssystemer. I overensstemmelse med industristandarder er de kompatible med større produkter, herunder dem fra Harting, ILME og TE (SIBAS). Disse stik modstår høje temperaturer, høje strømme og kontinuerlige vibrationer, samtidig med at de bevarer en stabil ydeevne. Med en robust forseglet struktur og korrosions-bestandige materialer forhindrer de effektivt indtrængning af støv, fugt og kemikalier. Med præcisionsteknik sikrer de pålidelig kraft- og signaltransmission, hvilket forbedrer holdbarheden og driftseffektiviteten af vigtige fremstillingsprocesser.
