Beskrivelse

Tekniske parametre

Produktbeskrivelse

HA-016-M

HA-016-serien har et plads-besparende design med 16 tæt anbragte kontakter og sidemonteret-jordforbindelse. Som vist i illustrationen til venstre bruger disse stik forsølvede stifter for optimal ledningsevne.

Tilgængelig i umærkede versioner for bred kompatibilitet, denne kompakte løsning maksimerer pladseffektiviteten uden at gå på kompromis med driftssikkerheden.

teknisk specifikation

Specifikationer

DIN EN 60 664/DIN EN 61 984

Antal kontakter

Nominel strøm

16A

Nominel spænding

250V

Nominel impulsspænding

4kV

Forureningsgrad

Forureningsgrad2 Også

16A 230/400V 4kV 2

Nominel spænding iht. UL Csa

600V

Isoleringsmodstand

Større end eller lig med 10¹⁰Ω

Materiale

Polycarbonat

Begrænsende temperatur

-40 grader ...+125 grader

Antændelighed I henhold til UL94

Mekaniske arbejdslivs-parringscyklusser

Større end eller lig med 500

Kontaktpersoner

Materiale

Kobberlegering

Overflade

Hård-sølv/hård-forgyldt

Kontakt modstand

Mindre end eller lig med 1mΩ

Skrueterminal

Trådmåler

1,0-2,5 mm²

AWG

18-14

Tilspændingsmoment

0,5 Nm

ANVENDELSESFELTER

Vores produkter bruges i vid udstrækning i en række industrielle applikationer, herunder præcisionsvarmeløbere, automatiserede robotter og tungt-entreprenørmaskineri. Takket være det meget kompakte design af HA-seriens chips kan effektiv strøm- og signaltransmission opnås inden for et betydeligt reduceret rum, hvilket forbedrer ydeevnen og optimerer systemintegration.

FORDELE VED VORES PRODUKTER

Vores produkter er fremstillet i overensstemmelse med industri-standardspecifikationer, og vi er også specialiserede i skræddersyede løsninger, der er skræddersyet til at opfylde specifikke krav. De er designet til at være kompatible med en lang række førende mærker på markedet, herunder Harting, ILME, TE Connectivity og andre. Derudover har vores produkter opnået internationalt anerkendte certificeringer såsom UL, EAC, UKCA, RoHS og ISO 9001, hvilket sikrer overlegen kvalitet og global overholdelse.

NUVÆRENDE BÆREKAPACITET

Den højre tabel viser variationen af driftsstrømmen for HA-016 med den omgivende temperatur

DRIFTSSTRØM

Det højre billede illustrerer de aktuelle klassifikationsspecifikationer for vores HA-016-M-serie. Sammenlignet med sammenlignelige modeller udviser HA-016-M mere konservative strømværdier under tilsvarende driftsforhold.

ET OMFATTET PRODUKTPERSPEKTIV

plastdelens materiale

PC fra SABIC leverer robuste, varme-bestandige (125 grader) og flamme-konnektorindsatser (UL94 V-0) til krævende industrielle applikationer.

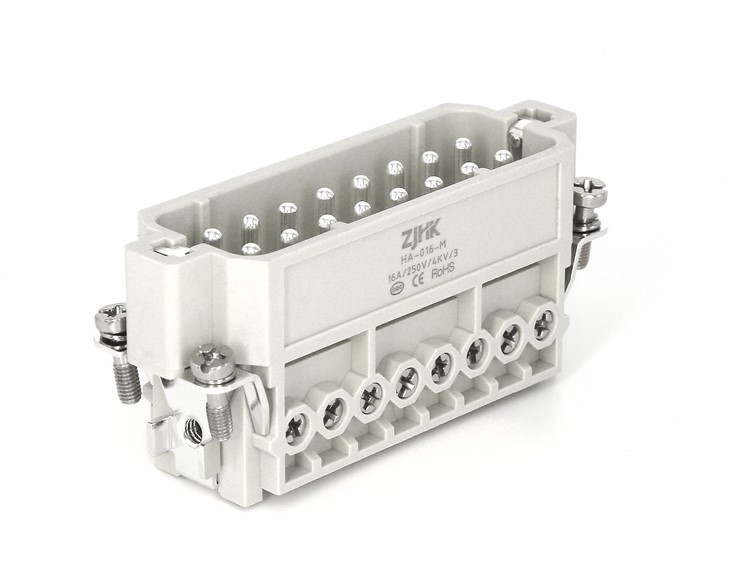

praktisk ledningsmetode

16--pins skrueterminalindsats, tilsluttet fra bunden, hvilket tillader en ledningsmåler på 1-2,5 kvadratmillimeter.

ovenfra

Ser man ned fra toppen, kan hele produktbilledet ses, som generelt er lysegråt

et sæt af stikket

Cowers Cowers kommerciel rengøringsrobotlanding Case: China Mobile Software Park

TESTUDSTYR

Energidispergerende røntgenfluorescensspektrometer.-

EDXRF: Øjeblikkelig Multi-Element Detection with Lab-Grade Precision

EDXRF-spektrometeret er et-højtydende analytisk instrument, der er udbredt i miljøovervågning og industriel kvalitetskontrol. Dens tre primære applikationer omfatter:

Miljøbeskyttelse: Hurtig detektion af farlige tungmetaller (Pb, Cd, Hg) i jord, vand og luftbårne partikler for at sikre overholdelse af miljøbestemmelser

Materialeanalyse: Præcis sammensætningstest af plastkomponenter og andre materialer

Industriel testning: Nøjagtig kvantificering af kobberindhold og korrosionsprodukter i industrielle materialer

Denne ikke-destruktive testteknologi leverer hurtige, pålidelige resultater og giver kritisk støtte til miljøvurdering og materialekarakterisering.

Temperaturstigningstest

Høj-præcision DC temperaturstigningstest: Metoder og applikationer

Denne omfattende evaluering bestemmer en leders sikre strømkapacitet ved at analysere temperaturstigning under belastning, mens der tages højde for lederegenskaber (størrelse, materiale, termiske egenskaber), miljøforhold (omgivelsestemperatur, luftstrøm) og driftsparametre (aktuel størrelse/varighed).

Produktet gennemgår streng validering, herunder termisk cykling (-40 grader til +125 grader), korrosionsbestandighed (saltspray/fugtighed), mekanisk belastning (vibration/stød) og dielektrisk ydeevnetest for at sikre pålidelig drift i barske miljøer og overensstemmelse med IEC 60512 og MIL-STD-standarder, mens den ultimativt forhindrer svigt, leverer videnskabeligt validerede ampacitetsklassificeringer til kritiske elektriske applikationer.

ANVENDELSESSCENARIER

Vores produkter er meget udbredt i forskellige industrier, såsom hot runner, transport, tekstilmaskiner, vindkraft.

Støbemaskine

hot runner industri

Det kraftige-konnektor, der er designet til høj pålidelighed, understøtter hot runner-forme og ekstruderingsudstyr (16/24-ben standard), og udmærker sig ved høje-temperaturer og højstrømsapplikationer.

Vognen

jernbanetransport

Det tilbyder plug-and-play-moduler til strømforsyning, kontrol og andre undersystemer, plus yderst pålidelige forbindelser til trækkraft- og signalsystemer, der opfylder ekstreme miljøkrav.

Udskrivningsmaskiner

tekstil maskineri

Kraftige-konnektorer sikrer pålidelig strøm-/signaltransmission i tekstil-/trykindustrien med høj-strømkapacitet, IP68-beskyttelse og vibrationsmodstand for reduceret nedetid i barske miljøer.

Rotorblad

vindkraftproduktion

HAOKE ELECTRIC leverer høj-stærke-konnektorer til vindkraft, hvilket øger pålideligheden og reducerer livscyklusomkostningerne i rene energisystemer.
