Produktbeskrivelse

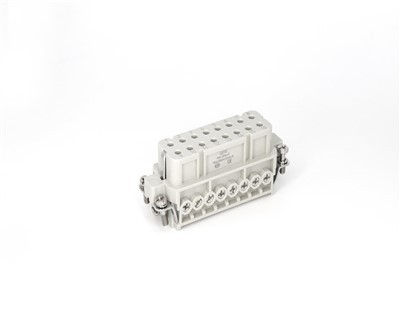

HA-016-MC

HA-016-MC er en slags HA kraftige konnektorserier med krympeterminalterminering, der leverer stabil elektrisk ydeevne uden opvarmning. Samlingen er robust og modstår kraftige vibrationer, stød, forhøjede temperaturer og korrosion, hvilket gør den ideel til barske industrielle miljøer. Vurderet til 16 A, det tjener emballage, tekstil, automatisering og vindkraft applikationer.

teknisk specifikation

Specifikationer

DIN EN 60 664/DIN EN 61 984

Antal kontakter

Nominel strøm

16A

Nominel spænding

250V

Nominel impulsspænding

4kV

Forureningsgrad

Forureningsgrad2 Også

16A 230/400V 4kV 2

Nominel spænding iht. UL Csa

600V

Isoleringsmodstand

Større end eller lig med 10¹⁰Ω

Materiale

Polycarbonat

Begrænsende temperatur

-40 grader ...+125 grader

Antændelighed I henhold til UL94

Mekaniske arbejdslivs-parringscyklusser

Større end eller lig med 500

Kontaktpersoner

Materiale

Kobberlegering

Overflade

Hårdt-sølv/Hårdt-guldBelagt

Kontakt modstand

Mindre end eller lig med 1mΩ

Skrueterminal

Trådmåler

0.14-4,0 mm²

AWG

26-12

produktiv proces

Vores præcisionsskær er fremstillet gennem et fuldt automatiseret produktionssystem, der byder på en strømlinet tre-monteringsproces: (1) Indsættelse af kernestift - ved hjælp af høj-robotpositionering til at installere ledende stifter med ±0,01 mm nøjagtighed; (2) Trådforbindelsessamling -, der anvender en skruematrix med to-rækker til sikre elektriske forbindelser;(3) Husindkapsling - implementerer drejningsmoment-kontrolleret fastgørelse for at strukturelt binde komponenter. Denne automatiserede proces sikrer ensartet kvalitet og præcision i hver produceret enhed.

MÆRKET AKTUEL

Figuren til højre viser de aktuelle klassifikationsspecifikationer for vores HA-016-MC-serie. En sammenligning med tilsvarende modeller viser, at HA-016-MC opretholder en moderat strømkapacitet under identiske driftsforhold, hvilket placerer den som en afbalanceret løsning til standardapplikationer.

OMFATTENDE DISPLAY

Side af 16 pins serie

Produktet har numerisk sekvenserede termineringskamre for præcis pin-tildeling. De tilhørende han-crimpstifter er sikkert låst på plads af en integreret intern fastholdelsesmekanisme. Derudover samles sidemetalkomponenterne og deres skruer gennem en kombination af-hjemmeautomatiseret maskineri og manuelle processer.

Han- og hunindsatser af HA-016-MC

Billedet viser et matchende par han- og hunindsatser. Begge kræver brug af separate krympestifter. Den forskudte fremspringende struktur på siden tjener som en polariserende funktion for at forhindre fejlparring. Sammenlignet med andre tilslutningsmetoder tilbyder crimptermineringen overlegen mekanisk stabilitet og pålidelighed.

DE MATCHENDE CRIMP KONTAKTER

sølvbelagt 16A hankontakt

sølvbelagt 16A hun

forgyldt 16A hankontakt

guldbelagt 16A hun

TESTUDSTYR & PRODUKTION

DC temperaturstigningstest

Denne test overvåger ledertemperaturen under belastning for at bestemme sikker strømkapacitet. Når strømmen stiger, forårsager resistiv opvarmning temperaturstigning, hvilket reducerer ampaciteten. Evalueringen overvejer lederstørrelse, omgivende forhold og termiske egenskaber for at etablere sikre driftsgrænser og forhindre overophedning i elektriske systemer.

Præcisionsautomatisering for overlegen kvalitet

Produktionen af disse skrue-låseindsatser udføres på en fuldautomatisk linje, hvilket sikrer enestående konsistens. Nøgletrin omfatter: den præcise indsættelse af ledende stifter i plastkomponenten med ±0,01 mm nøjagtighed; den automatiske fastgørelse af skruer på begge kernerækker for at garantere pålidelige forbindelser; og den endelige samling af metalskallen og sidepladen. Denne integrerede proces garanterer præcise dimensioner og ensartet høj kvalitet.

ANVENDELSESSCENARIER

Vores kraftige-konnektorer er bygget til at modstå de ekstreme forhold ved varmeløbeforme og ekstruderingssystemer. Designet til at modstå høje temperaturer, høje strømme og kontinuerlige vibrationer, opretholder de stabil drift gennem en robust tætning og korrosionsbestandige-materialer, der forhindrer indtrængning af forurenende stoffer. Deres præcisionsteknik sikrer fuld kompatibilitet med industri-standardkomponenter fra Harting, ILME og TE, og leverer pålidelig kraft- og signaltransmission for at maksimere holdbarhed og driftseffektivitet i kritiske processer.

i hot runner industrierne>>

Heavy Duty Connectors as the Reliable Backbone of Hot Runner Industry

Kraftige-konnektorer fungerer som det neurale omdrejningspunkt for moderne udskrivningslinjer: Ét standardiseret interface forbinder feedere, stablere,-skærere og inspektionsenheder uanset mærke, mens afskærmede kontakter transmitterer strøm, servosignaler og industrielt-Ethernet over 100 m med<10 ms delay. Next-generation inserts embed micro-sensors that stream temperature and resistance data via OPC UA for predictive maintenance; high-density hybrid layouts pack power, pneumatics and fiber optics into a 30 % smaller frame to serve compact presses. Halogen-free housings and silver-based plating extend service life beyond 5 000 cycles, cutting downtime and carbon footprint in compliance with twin-carbon targets.

i tekstilmaskineriet>>

HØJ YDELSE

Modulær serie til signaltransmission

Heavy duty stik har et modulært design, der integrerer strøm, signal og datatransmission i ét hus. Dette forenkler ledningsføring, understøtter fleksibel konfiguration og muliggør nem systemudvidelse til industriel automatisering og printmaskiner.

se mere

Forbedring af kabinettets effektivitet med modulære konnektorer

Anvendelsen af kraftige-konnektorer i kabinetter udnytter deres modulære design til at optimere effektivitet og fleksibilitet. Dette giver mulighed for tilpassede layouts, der kombinerer forskellige kontakttyper, fremskynder ledningsføring, muliggør nem omkonfiguration og forenkler vedligeholdelsesprocedurer.

se mere

Tilpassede beskyttelsesniveauer

Kraftige-konnektorer har en modulær struktur, der muliggør tilpassede beskyttelsesniveauer til barske miljøer. Dette design gør det muligt at udstyre den samme forbindelsesramme med forskellige tætninger, låse og skaller, hvilket sikrer pålidelig ydeevne i applikationer udsat for fugt, støv og kemisk korrosion.

se mere

OM VORES VIRKSOMHED

Som specialist i kraftige-konnektorer bygger Haoke Electric Co., Ltd. sit ry på ingeniørmæssig ekspertise og præcisionsfremstilling. Vores avancerede automatiserede produktionsfaciliteter og dedikerede R&D-team gør os i stand til at levere skræddersyede,-højtydende konnektorløsninger til udfordrende industrielle miljøer. Virksomhedens forpligtelse til kvalitet og sikkerhed er valideret af UL-, CQC-, CE-, UKCA- og EAC-certificeringer, mens vores globale rækkevidde-med stærk indtrængning i Europa og Amerika-er cementeret gennem partnerskaber med internationale ledere. Haoke er afgørende for at muliggøre intelligente tilslutningsmuligheder og drive industriel innovation fremad.

130+

aktive medlemmer

83+

Eksportlande

20+

årlige udstillinger

13+

års erfaring

AUTORISERET CERTIFICERING

Ofte stillede spørgsmål

Q:1.Hvor lang er din garantitid?

A: 12 måneder. Ethvert kvalitetsproblem ændres af din næste ordre gratis.

Q:2.Hvad er din fordel sammenlignet med Harting,ILME,TE(SIBAS)?

A: Vores HDC kan erstatte Harting, ILME, TE(SIBAS) perfekt, de fleste kunder, der bruger disse mærker før, efter testen vælger de os. Vores pris er også lavere end Harting 40-50%.
